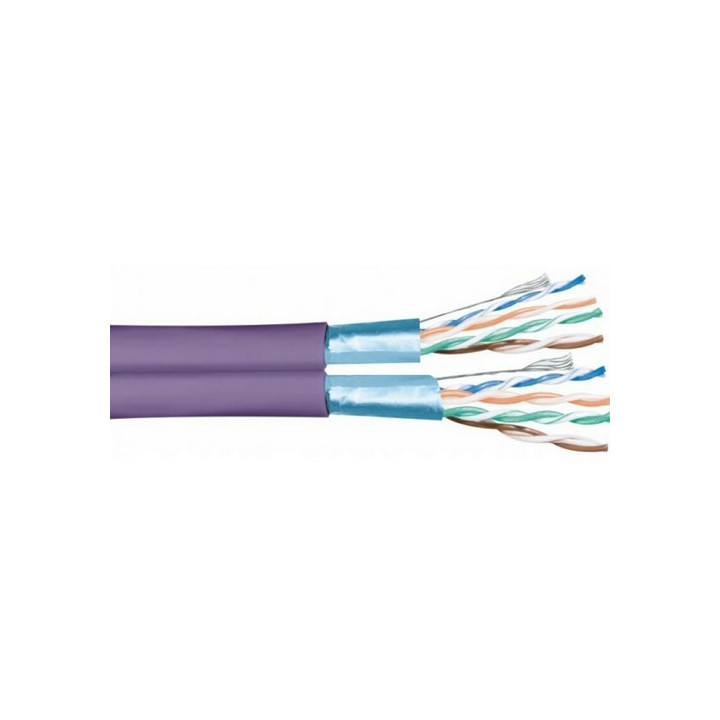

5258SH Câble rigide cat.6A 2x4P U/FTP 525MHz LSZH violet (touret500m)
Le câble 5258SH est un câble CAT6A U/FTP utilisé pour les solutions de câblage blindées pour des liens horizontaux ou verticaux. Ses performances dépassent les limites imposées par les standards de câblage CAT6A jusqu’à 525 MHz grâce à une construction adaptée et à une qualité de blindage type U/FTP. L’association du blindage individuel et d’un assemblage de grande technicité lui offre une haute immunité électromagnétique : atténuation couplage > 75 dB. Utilisé en intérieur grâce à sa gaine LSZH, il dispose d'un excellent niveau CPR : Dca s2, d2, a2 selon la norme CPR EN50575.
AVANTAGES
• Testés jusqu'à 525 MHz
• Excellente performance de transmission : 10Gbit/s
CONSTRUCTION & PERFORMANCES TECHNIQUES
Jauge de l'âme AWG23
Diamètre nominal de l'âme (mm) 0,545
Type de blindage U/FTP
Code couleur isolant Bleu et Blanc bleu ou Blanc - Orange et Blanc orange ou Blanc - Vert et Blanc Vert ou Blanc - Marron et Blanc Marron ou Blanc
Diamètre isolant nominale (mm) 1,25
Couleur Violet RAL 4001
CARACTÉRISTIQUES ÉLECTRIQUES
Résistance de boucle (Ω / Km) 154
Tension de service (V) <250Vdc
Résistance d'isolement minimum > 5000 MΩ x km
Résistance électrique linéaire (Ω / Km) 77
Capacité mutuelle (pF) < 45 pF
Déséquilibre de capacité < 1600 pF/km
CARACTÉRISTIQUES DE TRANSMISSION
Atténuation de couplage (dB) 75
délai de désalignement < 45
Résistance au déséquilibre (Ω) < 2
Vitesse de propagation (%) 78
Classe de segregation C
Catégorie de performance Catégorie 6A
Norme de transmission de données EIA/TIA 568-C.2 Cat6A, EN 50173-1: 2011
Classe Ea, ISO 11801 Ed.3 Classe Ea
Impédance caractéristique (Ω) 100 Ohms
Capacitance conducteur/blindage 1,6 nF/km
Capacitance conducteur/conducteur 45 nF/km
CARACTÉRISTIQUES MÉCANIQUES
Rayon de courbure en pose fixe (mm) 8 x Ø ext
Rayon de courbure en pose mobile (mm) 15 x Ø ext
CARACTÉRISTIQUES ENVIRONNEMENTALES
Classification CPR Dca s2, d2, a2
Dégagement de Fumée IEC 61034-1 & -2
Dégagement de Gaz IEC 60754-2
CARACTÉRISTIQUES ENVIRONNEMENTALES
Conformité RoHS Conforme à la directive RoHS
Norme Composant IEC 61156-5 Cat6A
Comportement au feu IEC 60332-1
-
Unité de ventetouret
