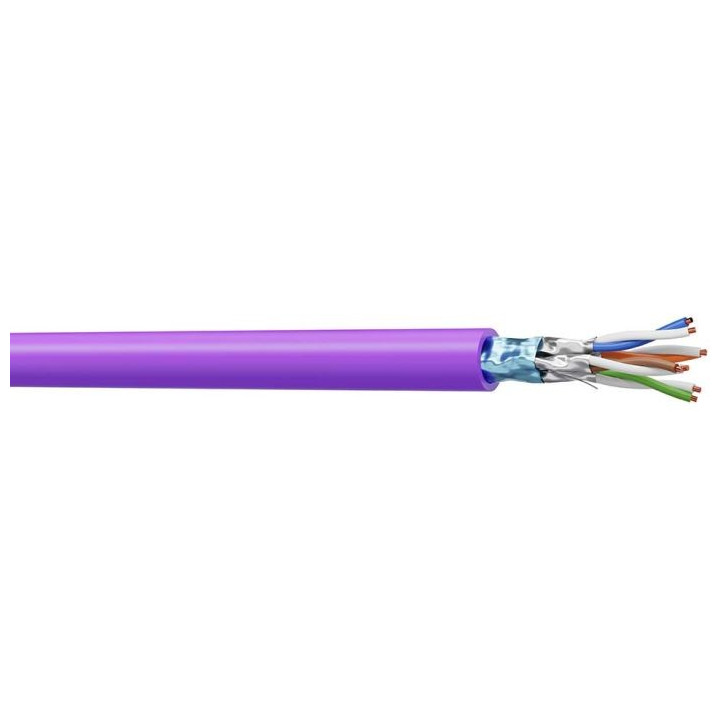

F5554SH Câble rigide cat.6A F/FTP 555MHz LSZH violet Dca (100m)

Le câble CAT6A F/FTP F5554SH est utilisé dans le cas de solutions de câblage blindées pour des configurations horizontales ou verticales. Ses performances dépassent les limites imposées par les standards de câblage CAT6A jusqu’à 555 MHz grâce à une construction adaptée et à une qualité de blindage type F/FTP. L’association du blindage général et individuel lui offre une haute immunité électromagnétique (atténuation de couplage > 85 dB). Ce câble est déclaré Dca s2, d2, a2 selon la norme CPR EN50575.

AVANTAGES
• Testé jusqu’à 555 MHz
• Excellente immunité électromagnétique
• Niveau de CPR Dca s2, d2, a2, disponible jusqu'à B2ca s1a, d1, a1 selon la norme CPR EN50575

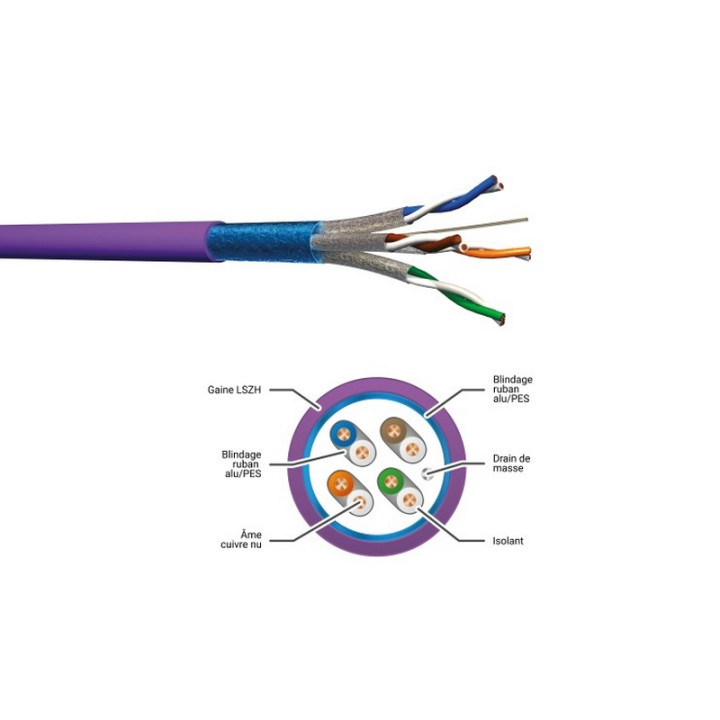

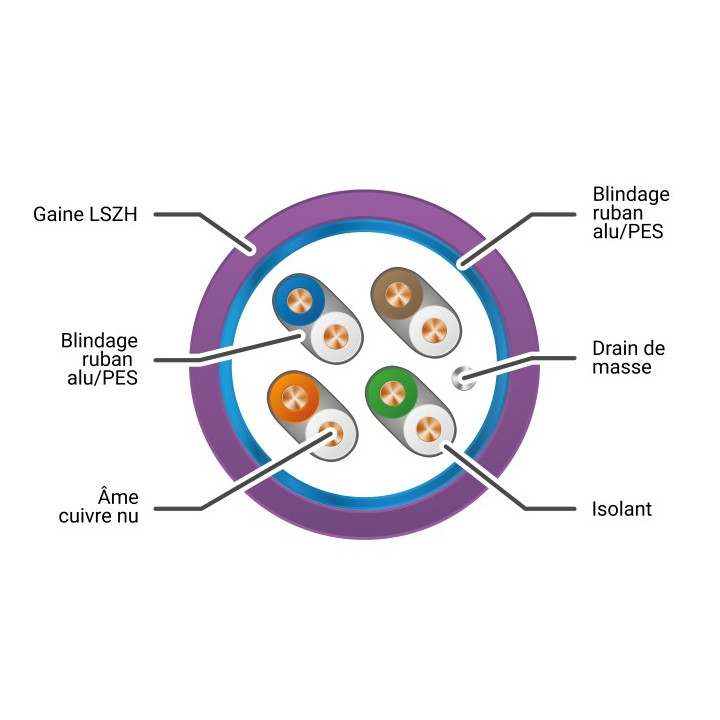

CONSTRUCTION & PERFORMANCES TECHNIQUES
Jauge de l'âme AWG23
Diamètre nominal de l'âme (mm) 0,545
Type de blindage F/FTP
Code couleur isolant Bleu et Blanc bleu ou Blanc - Orange et Blanc orange ou Blanc - Vert et Blanc Vert ou Blanc - Marron et Blanc Marron ou Blanc
Diamètre isolant nominale (mm) 1,22
Couleur Violet RAL 4001

CARACTÉRISTIQUES ÉLECTRIQUES
Résistance de boucle (Ω / Km) 154
Tension de service (V) <250Vdc
Résistance d'isolement minimum > 5000 MΩ x km
Résistance électrique linéaire (Ω / Km) 77
Capacité mutuelle (pF) < 45 pF
Déséquilibre de capacité < 1600 pF/km

CARACTÉRISTIQUES DE TRANSMISSION
Atténuation de couplage (dB) 85
délai de désalignement < 30
Résistance au déséquilibre (Ω) < 2
Vitesse de propagation (%) 79
Classe de ségrégation D
Catégorie de performance Catégorie 6A
Norme de transmission de données ISO 11801 Ed.3 Classe Ea
Impédance caractéristique (Ω) 100 Ohms
Capacitance conducteur/blindage 1,6 nF/km
Capacitance conducteur/conducteur 45 nF/km

CARACTÉRISTIQUES MÉCANIQUES
Rayon de courbure en pose fixe (mm) 8 x Ø ext
Rayon de courbure en pose mobile (mm) 15 x Ø ext

CARACTÉRISTIQUES ENVIRONNEMENTALES
Classification CPR Dca s2, d2, a2
Dégagement de Fumée IEC 61034-1 & -2
Dégagement de Gaz IEC 60754-2

Conformité RoHS Conforme à la directive RoHS
Norme Composant IEC 61156-5 Cat6A
Comportement au feu IEC 60332-1
