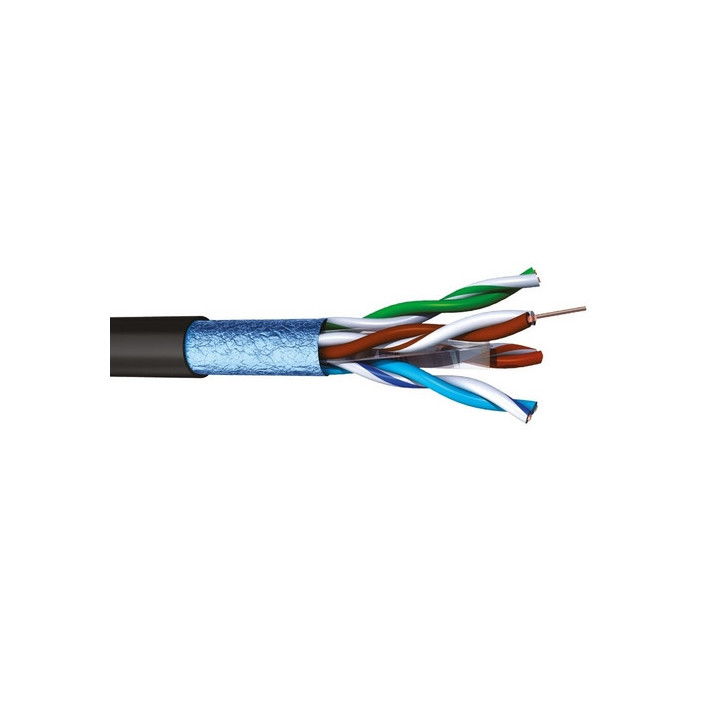

CX64PE Câble rigide cat.6 F/UTP 350MHz PE noir Fca (touret 500m) Images
CX64PE Câble rigide cat.6 F/UTP 350MHz PE noir Fca (touret 500m)
Le câble F/UTP 4 paires, CX64PE, est utilisé pour les liens extérieurs. Il peut supporter tous types d’application IP extérieures grâce à sa gaine PE. Son blindage général permet une utilisation en environnement perturbé et assure un fonctionnement au-delà des standards, jusqu’à 350 MHz. Le CX64PE, utilisé avec une solution de connectique Multimedia Connect, vous garantira des performances conformes aux Channel Class E / CAT6.
AVANTAGES
• Adapté aux applications extérieures
• Dépasse les exigences du standard: testé jusqu'à 350 MHz
• Alimentation électrique des équipements (caméra, point d’accès wifi, téléphone IP ...)
CONSTRUCTION & PERFORMANCES TECHNIQUES
Jauge de l'âme AWG23
Diamètre nominal de l'âme (mm) 0,52
Type de blindage F/UTP
Code couleur isolant Bleu et Blanc bleu ou Blanc - Orange et Blanc orange ou Blanc - Vert et Blanc Vert ou Blanc - Marron et Blanc Marron ou Blanc
Diamètre isolant nominale (mm) 1,03
Couleur Noir
CARACTÉRISTIQUES ÉLECTRIQUES
Résistance de boucle (Ω / Km) 154
Tension de service (V) <250Vdc
Résistance d'isolement minimum > 5000 MΩ x km
Résistance électrique linéaire (Ω / Km) 77
Capacité mutuelle (pF) < 45 pF
Déséquilibre de capacité < 1600 pF/km
CARACTÉRISTIQUES DE TRANSMISSION
Atténuation de couplage (dB) 55
délai de désalignement < 45
Résistance au déséquilibre (Ω) < 2
Vitesse de propagation (%) 66
Classe de segregation C
Catégorie de performance Catégorie 6
Norme de transmission de données EIA/TIA 568-C.2 Cat6, EN 50173-1: 2011
Classe E, ISO 11801 Ed.3 Classe E
Impédance caractéristique (Ω) 100 Ohms
Capacitance conducteur/blindage 1,6 nF/km
Capacitance conducteur/conducteur 45 nF/km
CARACTÉRISTIQUES MÉCANIQUES
Rayon de courbure en pose fixe (mm) 8 x Ø ext
Rayon de courbure en pose mobile (mm) 15 x Ø ext
CARACTÉRISTIQUES ENVIRONNEMENTALES
Classification CPR Fca
Conformité RoHS Conforme à la directive RoHS
Norme Composant IEC 61156-5 Cat6
CARACTÉRISTIQUES ENVIRONNEMENTALES
Comportement au feu IEC 60332-1
-
Unité de ventetouret
