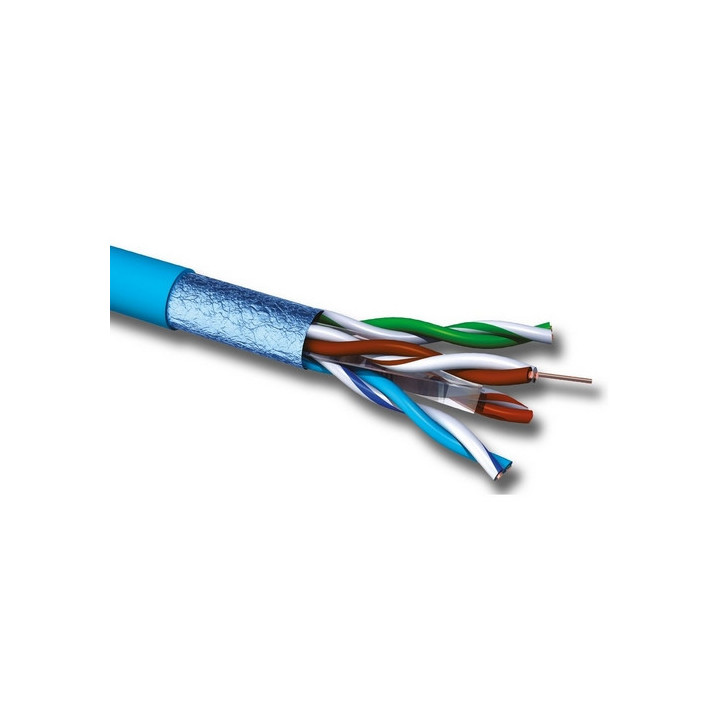

CX64SH Câble rigide cat.6 F/UTP 350MHz LSZH bleu Dca (couronne 100m) Images
CX64SH Câble rigide cat.6 F/UTP 350MHz LSZH bleu Dca (couronne 100m)
Ce câble F/UTP 4 paires est utilisé dans une configuration horizontale. Il constitue la base d’un câblage structuré et peut supporter tous types d’application IP. Son blindage général permet une utilisation en environnement perturbé et assure un fonctionnement au-delà des standards, jusqu’à 350 MHz. Utilisé avec une solution de connectique Multimedia Connect, il vous garantira des performances conformes aux Channel Class E / CAT6. Ce câble dispose d'un niveau CPR Dca s2, d2, a2 selon la norme CPR EN50575.
AVANTAGES
• Dépassent les exigences du standard : testés jusqu'à 350 MHz
• Disponibles en niveau de CPR élevé : jusqu'à B2ca
• Alimentation électrique des équipements (caméra, point d’accès wifi, téléphone IP ...)
CONSTRUCTION & PERFORMANCES TECHNIQUES
Jauge de l'âme AWG23
Diamètre nominal de l'âme (mm) 0,52
Type de blindage F/UTP
Code couleur isolant
Bleu et Blanc bleu ou Blanc - Orange et Blanc orange ou Blanc - Vert et Blanc Vert ou Blanc - Marron et Blanc Marron ou Blanc
Diamètre isolant nominale (mm) 1,03
Couleur Bleu RAL 5024
CARACTÉRISTIQUES ÉLECTRIQUES
Résistance de boucle (Ω / Km) 154
Tension de service (V) <250Vdc
Résistance d'isolement minimum > 5000 MΩ x km
Résistance électrique linéaire (Ω / Km) 77
Capacité mutuelle (pF) < 45 pF
Déséquilibre de capacité < 1600 pF/km
CARACTÉRISTIQUES DE TRANSMISSION
Atténuation de couplage (dB) 55
délai de désalignement < 45
Résistance au déséquilibre (Ω) < 2
Vitesse de propagation (%) 66
Classe de segregation C
Catégorie de performance Catégorie 6
Norme de transmission de données EIA/TIA 568-C.2 Cat6, EN 50173-1: 2011 Classe E, ISO 11801 Ed.3 Classe E
Impedance caractéristique (Ω) 100 Ohms
Capacitance conducteur/blindage 1,6 nF/km
Capacitance conducteur/conducteur 45 nF/km
CARACTÉRISTIQUES MÉCANIQUES
Rayon de courbure en pose fixe (mm) 8 x Ø ext
Rayon de courbure en pose mobile (mm) 15 x Ø ext
CARACTÉRISTIQUES ENVIRONNEMENTALES
Classification CPR Dca s2, d2, a2
Dégagement de Fumée IEC 61034-1 & -2
Dégagement de Gaz IEC60754-2
CARACTÉRISTIQUES ENVIRONNEMENTALES
Conformité RoHS Conforme à la directive RoHS
Norme Composant IEC 61156-5 Cat6
Comportement au feu IEC 60332-1
-
Unité de ventebobine
