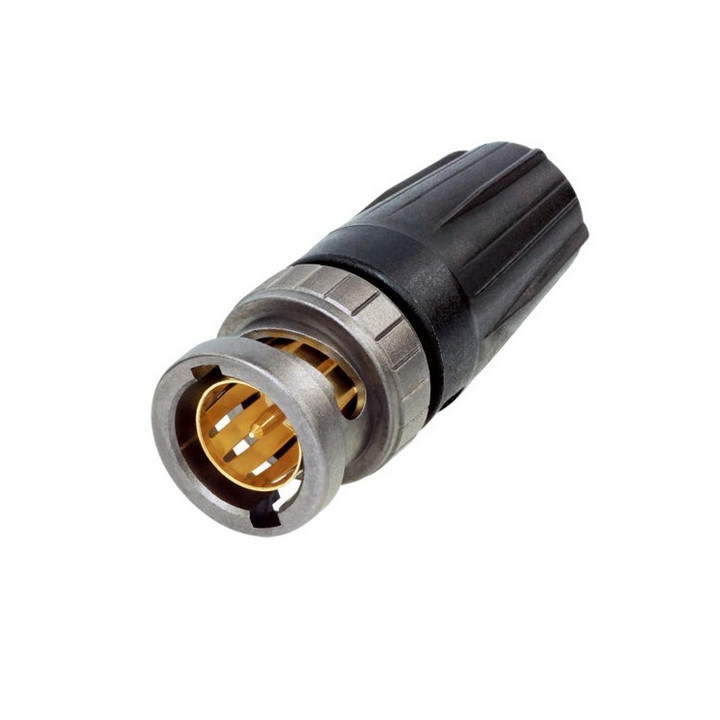

NBNC75BJP9X Fiche BNC baïonnette UHD avec manchon noir 1505F 0.8L/3.7
Les connecteurs rearTWIST UHD BNC sont spécialement conçus pour la transmission de signaux vidéo haute résolution. En raison de la conception unique de l’isolateur et des broches de contact, les connecteurs présentent de faibles valeurs de perte de retour pour les signaux 4K et 8K.
Caractéristiques et avantages
- Conception optimisée de la broche de contact et de l’isolateur pour les transmissions de données UHD
- Technologie rearTWIST éprouvée
- Plaquage en acier inoxydable suisse
- Entièrement compatible avec les connecteurs de châssis BNC conventionnels
- Amélioration des valeurs de perte de rendement à haute fréquence

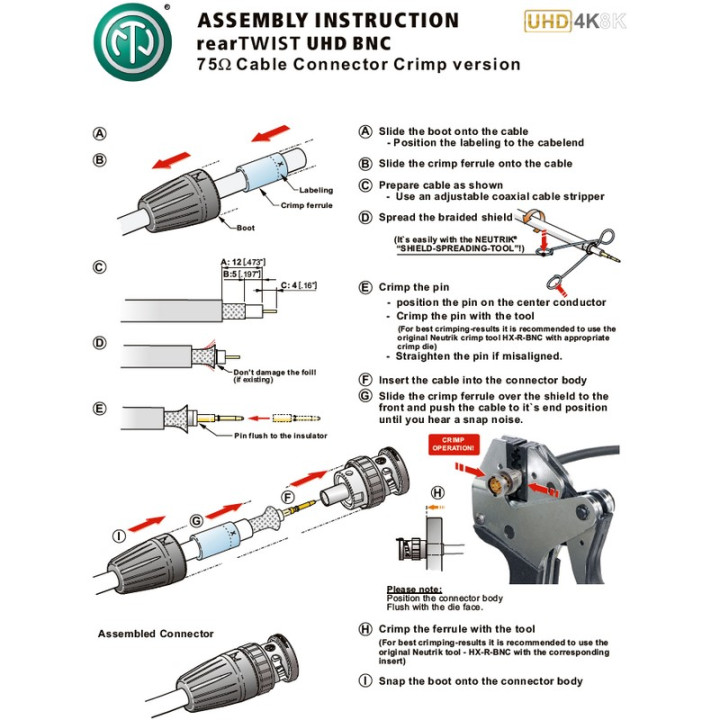

Dimensions de sertissage
Afin d’obtenir des valeurs de perte de réflexion optimales à haute fréquence, la dimension de sertissage de la broche de contact a été réduite.
| Pin: | 1.07 mm (square) |
| Shield: | 6.47 mm (hex) |
| Crimp die: | DIE-R-BNCX-PDG |
Câbles approuvés
Afin de garantir des performances élevées pour chaque combinaison câble-connecteur à haute fréquence, Neutrik a mesuré des câbles coaxiaux courants spécialement conçus pour la transmission en ultra haute définition (UHD). Trouvez tous les câbles approuvés listés ci-dessous.
Câbles appropriés :
Belden 1505F, Bryant BD SD53F, Cordial CVI 08-37 HD
Câble optimisé UHD :
Klotz VD083LP, DRAKA 0.8L/3.7DZ, Cordial CVM 08-37 UHD-FLEX
-
