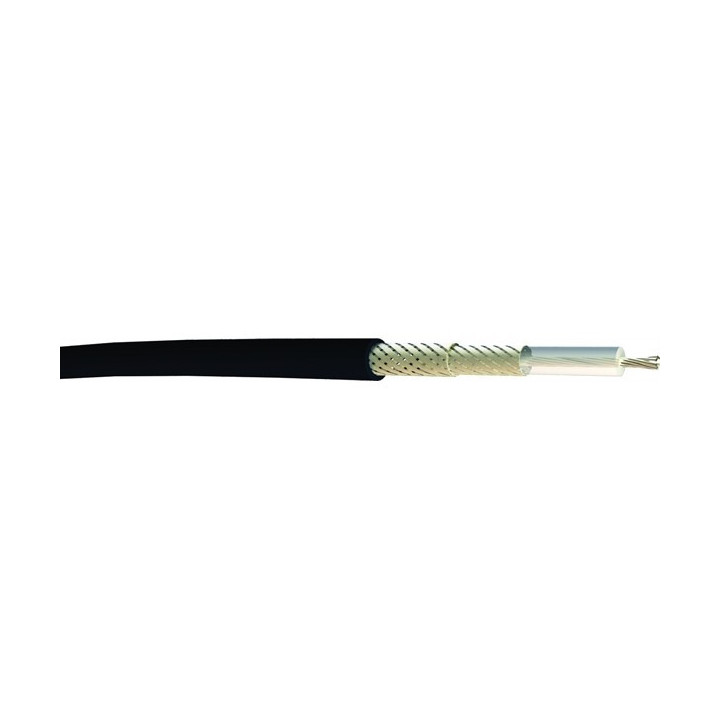

RG316U Câble coaxial fluoré 50 Ohms 7x0,17mm (mini 20m) Images
RG316U Câble coaxial fluoré 50 Ohms 7x0,17mm (mini 20m)
Le câble coaxial RG316U fluoré - 50 Ohms est indispensable pour les applications où le signal haute fréquence ne doit pas subir de détérioration (affaiblissement et interférences électromagnétiques). Le diélectrique PTFE et la gaine extérieure FEP autorisent des performances élevées pour un encombrement réduit. Il suit la norme américaine MIL-C-17. La tresse de cuivre argenté lui confère une excellente compatibilité électromagnétique CEM. Il résiste aux basses et hautes températures et convient aux milieux très agressifs.
AVANTAGES
• Faible encombrement
• Impédance 50 Ohms
• Forte résistance mécanique
• Excellente résistance aux huiles, graisses industrielles et produits chimiques
CONSTRUCTION & PERFORMANCES TECHNIQUES
Matériau du conducteur Cuivre argenté
Diamètre nominal de l'âme (mm) 0.17
Gel d'étanchéité Non
Nature de la gaine extérieure FEP
Nature tresse Cuivre argenté
Nature de l'isolant PTFE
Blindage général Tresse de cuivre argenté
Armure générale Non
Diamètre isolant nominale (mm) 1.52
Couleur Marron
Diamètre nominale de la gaine externe (mm) 2.49
Construction (mm²) 1 x 0,159mm²
CARACTÉRISTIQUES ÉLECTRIQUES
Tension de service (V) 30 V
CARACTÉRISTIQUES DE TRANSMISSION
Impédance caractéristique (Ω) 50 Ohms
CARACTÉRISTIQUES MÉCANIQUES
Rayon de courbure en pose fixe (mm) 5 x Ø ext
Rayon de courbure en pose mobile (mm) 8 x Ø ext
CARACTÉRISTIQUES ENVIRONNEMENTALES
Classification CPR Eca
Résistance aux UV Non
Température utilisation fixe -10°C / +70°C
Température utilisation mobile 5°C / +70°C
Comportement au feu IEC 60332-1
-
Unité de ventemètre
