CA40 Paire de brassage analogique 2x0.22mm² PVC noir Ø 4,00mm (100m)

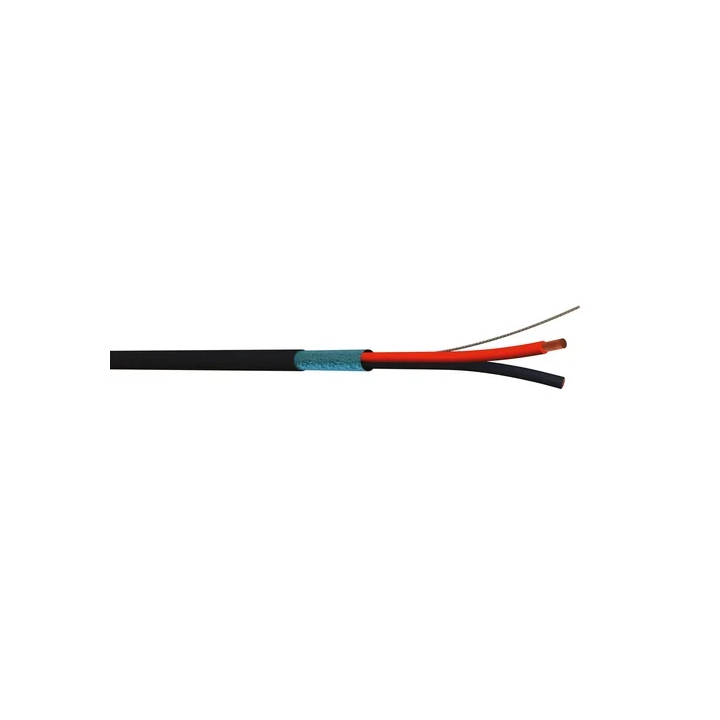

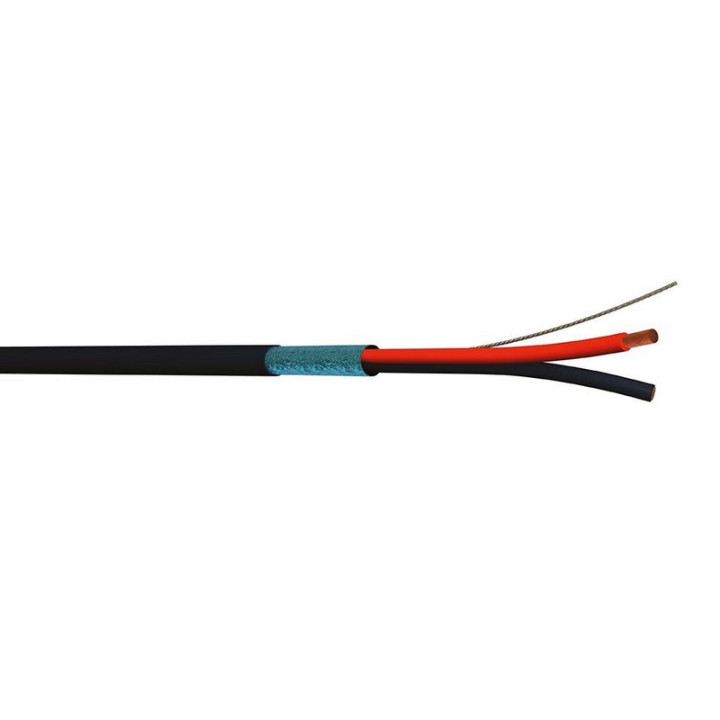

Câble symétrique analogique constitué de 2 conducteurs 0,22 mm² multibrins avec un blindage par feuillard aluminium, un drain de masse et une gaine en PVC noir. Son diamètre de 4,00 mm permet le câblage interne de racks, baies et boîtiers de scène en application mobile, fixe ou broadcast. Il est utilisé pour la fabrication de cordons de brassage audio analogique avec des connectiques XLR 3 points, Jack 3,5 mm ou 6,35 mm.
AVANTAGES
• Blindage de 100 %
• Facilité de câblage

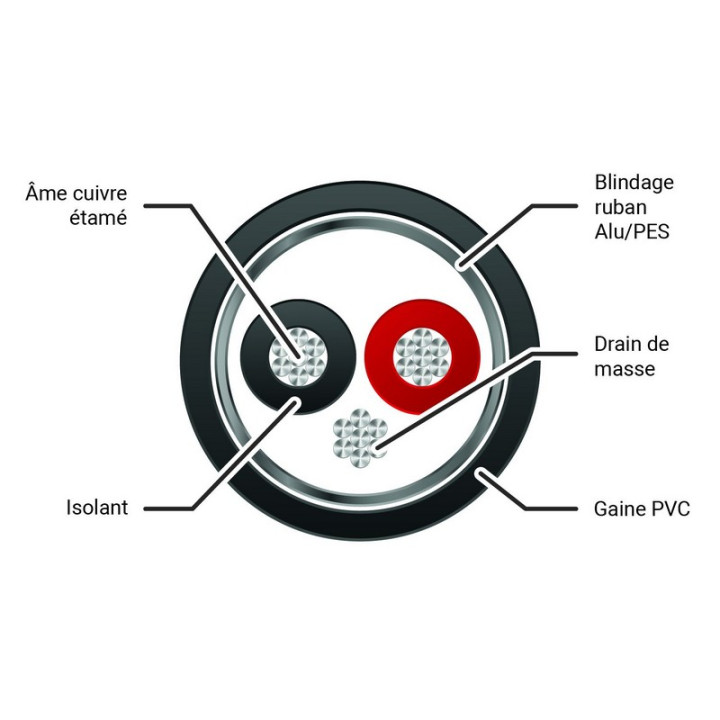

CONSTRUCTION & PERFORMANCES TECHNIQUES
Construction (mm²) 1 x 2 x 0.22 mm²
Matériau du conducteur Cuivre étamé
Section du conducteur 0,22 mm²
Jauge de l'âme AWG24
Composition âme Multi brins
Nature de l'isolant PE
Mode de repérage de l'isolant Rouge, Noir
Assemblage conducteurs Paires
Blindage général Ruban aluminium / PES avec drain de masse
Nature de la gaine extérieure PVC
Couleur Noir
Diamètre nominale de la gaine externe (mm) 4.00
Poids (Kg/Km) 22.00
CARACTÉRISTIQUES ÉLECTRIQUES
Tension de service (V) 250 V
Tension de test (V) 1500V
Résistance électrique linéaire (Ω / Km) <89.9
CARACTÉRISTIQUES DE TRANSMISSION
Vitesse de propagation (%) 66
Impédance caractéristique (Ω) 75 Ohms
CARACTÉRISTIQUES MÉCANIQUES
Rayon de courbure en pose fixe (mm) 5 x Ø ext
Rayon de courbure en pose mobile (mm) 10 x Ø ext
CARACTÉRISTIQUES ENVIRONNEMENTALES
Classification CPR Eca
Température utilisation fixe -20°C / +85°C
Température utilisation mobile -5°C / +70°C
INFORMATIONS COMPLÉMENTAIRES
Conditionnement Produit Bobine plastique de 100m
-
Unité de ventebobine
